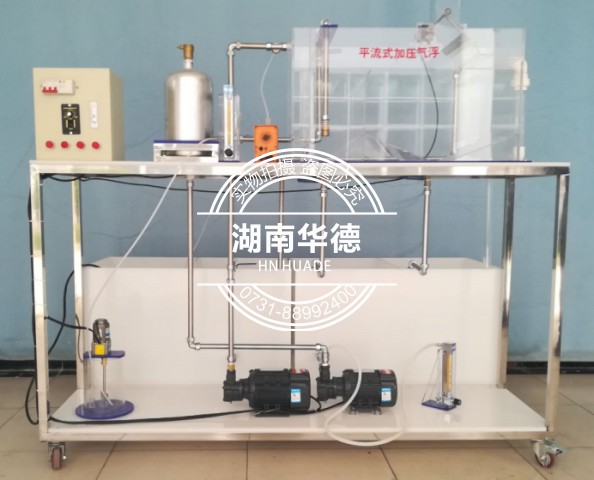

HD805平流式溶氣加壓氣浮實驗裝置

裝置功能

1.確定氣浮處理系統的設計運行參數。

2.深化對加平流式壓溶氣氣浮系統及其各部分的組成，運行過程及其操作和控制要點，溶氣水釋放的表現特征及浮渣的形成的理解。

3.加深對懸浮顆粒濃度、操作壓力、氣固比、釋氣量與澄清效果間的關系的理解。

主要配置及技術參數

1.處理水量50L/h、水力停留時間0.5～2h。

2.處理效率：懸浮物去除率達95%以上。

3.溶氣系統：溶氣壓力0.2~0.5MPa，氣泡顆粒大小直徑為20-30μm，含氣體積比≥3%，釋氣量與飽和值比＞0.9。

4.平流式氣浮池：透明有機玻璃材質、厚度10mm，包含絮凝反應室、氣浮反應室、泥水分離室。

5.原水箱、溶氣供水箱、浮渣箱和清水箱各1個：白色PP板、厚度10mm，水箱底板上安裝有放空閥，方便將水排凈。

6.攪拌電機1臺（功率25W、轉速90rpm）、不銹鋼攪拌槳1套。

7.進水泵1臺（額定流量1m3/h，揚程15m,功率370W）。

8.自吸式氣液混合泵1臺：南方泵業20QY-1DS，流量1m3/h、揚程40m、轉速2900r/min、功率0.55KW。

9.壓力溶氣罐1套：Φ100×500mm，304不銹鋼材質、工作壓力0.2-0.5Mpa（可調）、容積近8L。

10.銅質溶氣釋放器1套、壓力表1只、安全閥1只。

11.帶攪拌裝置加藥罐1套（有機玻璃材質）、加藥泵1臺。

12.流量測量與調節：轉子流量計，污水流量1個（量程10-100L/H），加藥流量（量程0.25~2.5L/H），氣體流量1個（量程100~1000L/h）。

13.電動刮渣機1套：功率15W、轉速9rpm。

14.正泰品牌電氣設備，空氣開關，漏電保護；所有電器接線端必須封閉不外露，保證用電安全；

15.提供電子版實驗指導書；提供數據計算處理軟件及實驗數據范本，方便使用及實驗。

16.不銹鋼框架結構（帶腳輪及禁錮腳），不銹鋼管路、管件及閥門不銹鋼儀表柜；測控、電器設備在實驗架上。

17.設備管道表面光滑、焊縫符合工業工程設備驗收規范；設備管道儀表管線布置符合工程規范。

18.可選配數字傳感器和觸摸屏，采集記錄實驗數據，自動計算和繪制實驗曲線。
